一、主要用途
煤礦井下掘進工作面輔助運輸，重物吊裝。
二、主要技術參數

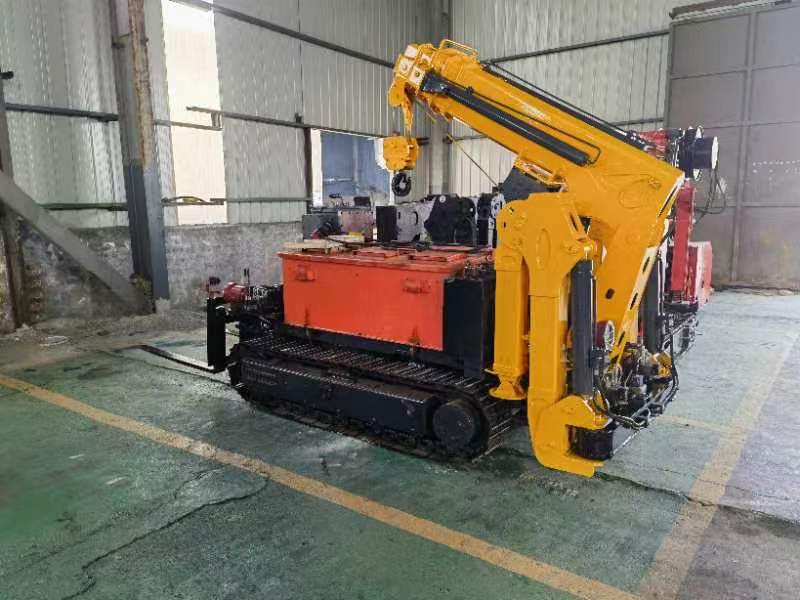

BCL1X防爆特殊型礦用履帶式運搬車基本參數表
|
項 目 |
主要技術參數 |
|
機車自重 載重量（噸） 最大運行速度（額載） (km/h) 最小轉彎半徑 （m） 履帶寬度 （mm） 接地長度 （mm） 壓強(額定載荷） (kg/cm²) 最小離地高度 (mm) 最大運行坡度 （縱向） （橫向） 外型尺寸（長×寬×高）(mm) 電動機型號 電動機機額定功率（Kw） 額定電壓（V） 額定電流（A） 額定轉速（r/min） 電動機額定扭距Nm 蓄電池電源規格型號 額定電壓（V） 標稱容量（Ah） 隨車吊型號 額定起吊重量(噸) 最大臂長（m） 回轉角度（度） 行走無線遙控器規格型號 最大遙控半徑 拖車載重量（噸） 拖車外形尺寸 |
3900 1.0 1.4 3 230 1508±10 0.4325 176 15º 15º 3900×1200×1700 ZQ-8B 7.5x2 84 111 1138 63 DXT90/385 90 385 SCD3/5 3.0 5.0 360度無限旋轉 STPSL3C1C/160-3-EA-E1-G24MA ≤5.0 3 1800x1200x1000 |
三、結構特點
1、搬運車采用雙電機驅動、軟啟動控制、液壓傳動、無級調速。
2、搬運車配置一套防爆特殊型蓄電池電源箱，為免維護蓄電池，規格型號：DXT90/385；
3、履帶框架采用優質錳鋼板焊成骨架結構，機車車架采用低碳鋼板，履帶框架、車架具有足夠的剛度，能夠承受機車正常沖擊而不產生永久變形
4、隨車吊吊臂采用高強錳鋼方管制造，吊臂外置油缸伸縮自如，無卡滯，吊臂最長5米，最大仰角70度，吊車最大起吊重量3噸，吊車前端加裝蜘蛛支腿，以保證起吊作業時的穩定性。
5、搬運車具有電氣和液壓無級調速功能，可以使搬運車0-最大速度無級平穩變速。不得出現速度突變現象。
6、搬運車必須設置車載式甲烷斷電儀，甲烷斷電儀直接控制變頻調速器控制回路，斷電儀可設置報警區間（0.5%報警，0.8%報警斷電），甲烷傳感器檢測精度為0.01%。
7、搬運車采用LED冷光源車燈，照明距離≥50m，車燈設護罩防止碰撞損壞。機車工作時，前后方向均設置有照明燈。
8、行走履帶采用錳鋼扎制工藝，達到國標GBT14560-2011要求。行走馬達采用高品質馬達，具有停車制動功能。液壓泵采用軍工級產品。履帶配置液壓張緊裝置。
9、搬運車行走控制具有手動控制和無線遙控二種控制功能，遙控器采用隔爆兼本質安全型控制裝置，有效控制半徑≤5米。吊車采用就地操縱。
10、拖車額定載重量3噸。拖車長度1.8米，寬度1,2米，高度1.0米，車廂板可三面打開。采用一對免充氣輪胎?？汕昂笞儞Q的硬牽引裝置，拖車可牽引運行，盡量避免推車運行。
